Новая система AgGPS FmX,отслеживает сигналы 24 спутников GPS (США) и 17 спутников сервиса GLONASS (Россия). Это по эффекту на 43% больше, чем у обычных систем параллельного вождения, что обеспечивает безотказную работу в течение суток независимо от географического положения.

Системы параллельного вождения AgGPS FmX integrated display

Использование приемника GPS и приемника ГЛОНАСС одновременно позволило добиться очень высокой точности позиционирования, и этот факт может очень помочь развитию ГЛОНАСС, как конкурентоспособного решения. Точность может достигать менее одного дюйма или 2,54 см, так что измерить поле можно будет с точностью до сантиметра. Другие характеристики AgGPS FmX включают в себя 12,1-дюймовый сенсорный дисплей, интегрированный радиомодуль для беспроводного видеозахвата и специализированное ПО для фермеров.

Trimble представили серию новых продуктов, предназначенных для сельскохозяйственного сегмента рынка, на котором компания прекрасно себя чувствует в последние несколько лет.

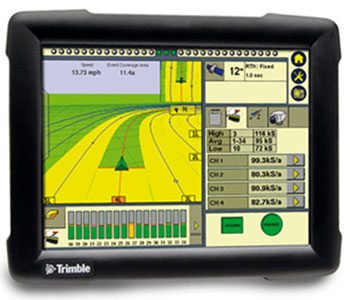

AgGPS FmX – интегрированный дисплей, может работать как отдельная ручная система управления, так и частью автоматизированной системы контроля и управления. Сенсорный экран FmX имеет диагональ 12.1", почти на 35% больше стандартного для индустрии 10.4", но в то же время он не требует большего места для установки, чем было у предшественника, AgGPS FieldManager.

Новый низкопрофильный приемник Trimble AgGPS 262 объединил в себе GPS приемник и антенну, обеспечив тем самым возможность выбора точности работы, в зависимости от задач. Приемник Trimble AgGPS 162 работает с дешевой, всепогодной, дифференциальной GPS (DGPS) «умной» антенной, тогда, когда не требуется высокая точность и производительность.

Оба приемника также обладают технологией фильтрации Trimble OnPath для уменьшения дрейфа и повышения точности, даже при отсутствии корректив от спутниковых систем масштабирования (SBAS).

По заявлению компании, сервисные опции включают в себя суб-дюймовую кинематику в реальном времени (RTK), 4-х дюймовую OmniSTAR HP, 6-ти-8-ми дюймовую виртуальную базовую станцию (VBS) OmniSTAR, или 6-ти-8-ми дюймовую SBAS коррекции, включая Wide Area Augmentation System (WAAS) в США, European Geostationary Navigation Overlay Service (EGNOS), и Японскую Multi-functional Satellite Augmentation System (MSAS). Опции повышения точности приемника могут быть куплены отдельно и обновлены для удовлетворения возрастающих потребностей.

Опция VRA для системы контроля Trimble AgGPS EZ-Guide 500 обеспечивает простой контроль, позволяющий фермерам применять к примеру удобряющую технику только там где требуется и в том количестве, которое нужно, сокращая тем самым расходы и повышая эффективность.

Оба приемника, FmX дисплей и EZ-Guide 500 имеют технологию Transcend, собственную разработку позиционирования Trimble, объединяющую GNSS чипсеты и процессоры последнего поколения.

Экономическое обоснование использования GPS - систем параллельного вождения

СИСТЕМА ПАРАЛЛЕЛЬНОГО ВОЖДЕНИЯ GPS!

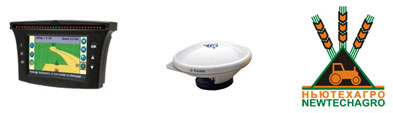

В комплекте: монитор, антенна,соединительные кабели.

В последние годы механизаторам все труднее демонстрировать профессионализм, ровно, как по линованному листу, укладывая загонки: использование «нулевой» технологии делает практически невидимой границу между обработанным и необработанным участками поля. Повсеместное внедрение широкозахватной техники, эффективность проведения работ ночью (например, при опрыскивании) окончательно убеждают — пришло время управлять сельхозтехникой по приборам. Системы параллельного вождения и автопилоты!

При управлении техникой, оснащенной навигационным оборудованием, механизатор чувствует себя комфортнее и меньше устает. Тракторист имеет возможность вести машину, опираясь не на внешние ориентиры, а на показания приборов. В результате повышается качество и скорость работ.

Преимущества:

• Устанавливается на любой трактор (необходим только «прикуриватель»).
• Максимально используется ширина агрегата, сводятся к минимуму перекрытия соседних рядов.
• Исключаются пропуски между соседними рядами.
• Увеличивается коэффициент загрузки техники (возможность работы ночью).
• Обеспечивается возможность работы в условиях плохой видимости (пыль, туман).
• Повышается комфортность работы, снижается утомляемость водителя.
• Замер площади поля.

Системы параллельного вождения и автопилоты используют системы спутниковой навигации для определения текущего положения сельхозтехники. Таким образом, достигается очень высокая точность вождения по заданным траекториям даже в условиях плохой видимости. Использование таких систем в сельском хозяйстве дает огромную экономию средств и увеличивает производительность.

Результатом использования системы Trimble EZ-Guide 250 500 FmX является снижение себестоимости продукции и повышение производительности сельскохозяйственных работ. Затраты на покупку и ввод в эксплуатацию системы EZ-Guide 250 500 FmX, как правило, окупаются в течение одного сезона.

Режимы вождения:
Возможность запоминать не только конечные и начальные точки ряда, но и любую кривую в качестве опорной линии позволяет реализовать самые разные варианты обработки.

Инновационная конструкция

Системы для точного вождения Trimble EZ-Guide — система, включающая в себя кристально яркие светодиодные индикаторы отклонения от маршрута, жидкокристаллический дисплей хорошо «читаемый» даже при сильной солнечной засветке и интегрированный приемник сигналов GPS. Весь конструкция системы объединена в компактном корпусе, имеющем большой экран, что минимизирует сокращение зоны обзора водителя. Эти особенности конструкции обеспечивают максимальные удобства при вождении — легко читаемые светодиодные индикаторы отклонения от маршрута обеспечивают простое и точное вождение в любое время дня или ночи, жидкокристаллический графический дисплей позволяет видеть текущее положение транспортного средства и обеспечивает водителя понятной дополнительной информацией при разворотах или вождении по изогнутым полосам.

Системы Trimble EZ-Guide — это ударопрочный прибор, отвечающий растущим требованиям к производительности сельскохозяйственных работ. Исходя из задач, система EZ-Guide  может быть модернизирована путем добавления новых функциональных возможностей.

Простота в использовании

Установка и пуско-наладка системы Trimble EZ-Guide занимает всего несколько минут, также быстро и просто происходит освоение прибора механизатором.

Полное управление системой осуществляется с помощью всего лишь 3-х кнопок. Для дополнительного удобства управления системой может использоваться 6-ти кнопочный выносной пульт управления.

Психофизиологические особенности человека и GPS

Человек, управляющий техникой на современном уровне развития общественного производства, является наиболее важным звеном в системе управления. Это привело к формированию понятия системы «человек-машина».

Психофизиология труда оператора машин изучает психофизиологические особенности его труда, требования, предъявляемые к его психическим процессам и физиологическими функциям в различных видах деятельности по управлению машинами, и разрабатывает мероприятия, направленные на повышение надежности, эффективности труда и сохранения их здоровья.

В деятельности механизатора выражается особенность в том, что он заинтересован как можно быстрее, без перерывов и с соблюдением правил работы с орудием завершить технологический процесс. Мышечно-двигательный анализатор имеет исключительно большое значение в деятельности оператора машины, так как осуществляет контроль за правильностью и точностью выполняемых движений, в точности помогает GPS.

Причиной ошибок механизаторов при работе с широкозахватными орудиями может быть неправильная оценка расстояний по горизонтали и вертикали. Например, когда ориентируется на какие-то привязки (флажки). Такие действия объясняются тем, что расстояния по вертикали оцениваются менее точно, чем по горизонтали. Поэтому, опасаясь, что сделает пропуск, механизатор делает перекрытие, или, наоборот. Чтобы этого не было, ориентиром будет GPS прибор, который и облегчит работу.

Психомоторика — это движения человека, включенные в его психическую деятельность. Управляющие действия операторов сельскохозяйственных машин являются его ответными реакциями на восприятие окружающей обстановки в целостности с орудиями и показаний контрольно-измерительных приборов и, в частности, GPS-системы параллельного вождения.

Эти действия осуществляются движениями рулевого колеса, (интервал ошибок поворота, которого по психомоторным реакциям оператора соответствует оптимальной точности GPS навигатора (по бесплатному сигналу) по предельным значениям 15-30 см), рычага переключения коробки передач (джойстика) и педалей. Т. е. точность в 15-30 см системы параллельного вождения соответствует психомоторным способностям среднестатистического человека, т. к. именно этот интервал при управлении транспортом может удержать оператор при длительной работе, в противном случае, если требуется большая точность, то с этой задачей справится подруливающее устройство EZ-Steer. Поэтому система AgGPS EZ-Guide эргономично не только по конструкции, сколько приспособлена для удобной работы.

GPS навигатор помогает координировать движение, прогнозировать последующие. А также снижать утомляемость оператора машины.

Производительность и выгода

При использовании для вождения системы Trimble EZ-Guide 250 500 FmX вы выполняете работы быстрее, чем при обычном способе вождения. В результате снижается стоимость обработки гектара и освобождаются ресурсы, которые вы можете использовать на других работах. Система позволяет более продуктивно использовать время, что особенно важно в разгар посевных работ, вы можете работать не только днем, но и ночью или в условиях сильного тумана.

Использование системы EZ-Guide 250 500 FmX позволит вам сразу же ощутить материальную выгоду от применения, поскольку исключаются пропуски между полосами и нахлёсты полос, что в свою очередь экономит семена и удобрения и снижает затраты на топливо. Таким образом, снижается общая себестоимость продукции.

Навигация очень удобна для опрыскивания, которое лучше проводить ночью, когда нет солнца и испарения. При управлении опрыскивателем по внешним ориентирам, то есть без навигационных систем, до 4% посевов остаются необработанными, а еще 11% обрабатываются дважды. И если на 11% площади предприятие получит только убыток от перерасхода материалов, то потери от необработанных 4% могут быть намного больше. При обработке фунгицидами или инсектицидами такие «огрехи» могут негативно отразиться на урожайности не только необработанных участков, но и всего поля.

Известны оценки экспертов, согласно которым, в зерновых севооборотах можно сэкономить 5-10 евро затрат на гектар благодаря использованию систем параллельного вождения. В севооборотах с пропашными культурами экономия, по этим оценкам, достигает даже 10-30 евро/га. Еще больший потенциал предполагается в овощеводстве. Первые практические испытания показали, что благодаря системам параллельного вождения можно сэкономить до 8% горючего. В хозяйствах имеющих 1000 га земли, при четырехкратной обработке площадей в год можно сэкономить 4000 л. дизельного топлива! Кроме того, сокращается время простоев техники из-за усталости или ошибок механизатора; по оценкам этот эффект дает экономию в 1-5 евро на час работы. В результате в сумме получается неплохой потенциал экономии, который обещает хорошую компенсацию первоначальных инвестиций. По данным одной  фирмы, экономия затрат при использовании этой систем параллельного вождения может составлять 35%, или до 22 евро/га.

Казалось бы, это все, но кроме экономии  топлива, минеральных удобрений, СЗР, уменьшения простоя техники и усталости механизатора, есть наиболее важных фактор — это повышение качества зерна! Как?! Все дело в уравнивании фона растений. Нет перекрытий, нет пропусков — а значит, равномерность внесения удобрений, СЗР. Вносится столько, сколько задано настройками опрыскивателя или распределителя мин. уд. (Излишнее кол-во мин.уд. и СЗР негативно влияют на растения — превышение дозы может сжечь посевы).

В итоге при использовании навигатора вы дополнительно зарабатываете на качестве зерна! Ведь когда берутся пробы с бурта используется теория вероятности, и очень важно, чтобы все зерна были качественными, и не попадались зерна с зон перекрытия при севе или с зон избытком мин. уд. и СЗР.
